YPNC系列变频主轴电机
A型变频电机
所属类别：YPNC系列变频主轴电机
- 售后QQ：
- 售后QQ：
咨询热线：0631-7586358
详细内容
概述及特点：YPNC系列变频主轴电机是专门为主轴驱动系统而设计的。它配合变频器或者主轴驱动器后具有较宽的调速范围，且在高转速情况下保持恒功率和优良的控制特性。广泛应用于机床行业，特殊工具机械，机械行业等。是理想的换代低成本动力驱动源。设计紧凑、灵巧，运转平稳，精度高；选用特殊调质轴料，采用ISO2373 R级（减振级）动平衡，降低振动，胜任高速运行；采用矢量控制变频器（或主轴驱动器）和编码器组成闭环控制，运行精度更高，更能满足超低频运行，且能保持输出额定转矩不变；恒功率范围广，基频50HZ的电机可达4倍，基频33.3HZ的电机可达6倍。该系列电机通过了CE认证。
YPNC 型号说明：
A系列低惯量型，轻快传输动力
基准频率为50HZ时之规格
|
电机规格
Motor Type
|
电机输出功率
KW
OUTPUT
|
额定转速
r/min
Rated Speed
|
最大转速
r/min
Max.Speed
|
额定转矩
N.m
RatedToreque
|
380V电流
A
Current
|
输出特性
曲线图Output CharacteristicsChart
|
|
YPNC-50-4-A
|
4.0
|
1500
|
6000
|
27
|
9.6
|
图一
Chart 1
|
|
YPNC-50-5.5-A
|
5.5
|
1500
|
6000
|
37
|
12.5
|
|
|
YPNC-50-7.5-A
|
7.5
|
1500
|
6000
|
50
|
17
|
|
|
YPNC-50-11-A
|
11.0
|
1500
|
6000
|
72
|
25
|
|
|
YPNC-50-15-A
|
15.0
|
1500
|
6000
|
98
|
33
|

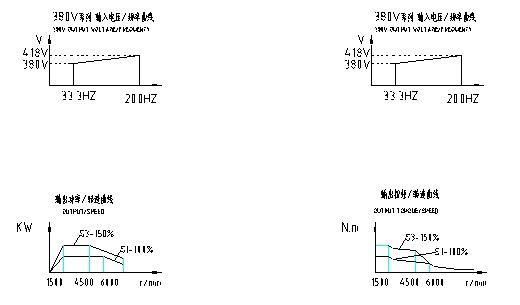

电机特性曲线（图一）
基准频率为33.3HZ时之规格
|
电机规格
Motor Type
|
电机输出功率
KW
OUTPUT
|
额定转速
r/min
Rated Speed
|
最大转速
r/min
Max.
Speed
|
额定转矩
N.m
Rated
Toreque
|
380V时电流
A
Current
|
输出特性
曲线图
Output CharacteristicsChart
|
|
YPNC-33.3-4-A
|
4.0
|
1000
|
6000
|
36
|
9.8
|
图二
Chart 2
|
|
YPNC-33.3-5.5-A
|
5.5
|
1000
|
6000
|
54
|
13
|
|
|
YPNC-33.3-7.5-A
|
7.5
|
1000
|
6000
|
74
|
17.5
|
|
|
YPNC-33.3-11-A
|
11.0
|
1000
|
6000
|
108
|
25.5
|
|
|
YPNC-33.3-15-A
|
15.0
|
1000
|
6000
|
152
|
33.5
|

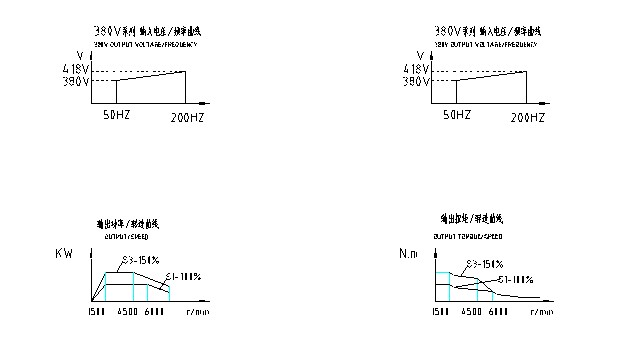

电机特性曲线（图二）
B系列强过载型，强劲传输动力
基准频率为50HZ时之规格
|
电机规格
Motor Type
|
电机输出功率
KW
OUTPUT
|
额定转速
r/min
Rated Speed
|
最大转速
r/min
Max. Speed
|
额定转矩
N.m
Rated Toreque
|
380V时电流
A
Current
|
输出特性
曲线图
Output CharacteristicsChart
|
|
S1-100% S3-150%
|
S1-100% S3-150%
|
|||||
|
YPNC-50-1.5-B
|
1.5 2.2
|
1500
|
6000
|
10.0
|
4.25 5.8
|
图三
Chart 3
|
|
YPNC-50-2.2-B
|
2.2 3.7
|
1500
|
6000
|
14.5
|
6.5 8.5
|
|
|
YPNC-50-3.7-B
|
3.7 5.5
|
1500
|
6000
|
24.0
|
9.5 12.5
|
|
|
YPNC-50-5.5-B
|
5.5 7.5
|
1500
|
6000
|
36.0
|
12.5 15.5
|
|
|
YPNC-50-7.5-B
|
7.5 11.0
|
1500
|
6000
|
49.0
|
17.5 23.0
|
|
|
YPNC-50-11-B
|
11.0 15.0
|
1500
|
6000
|
72.0
|
23.0 30.0
|
|
|
YPNC-50-15-B
|
15.0 18.5
|
1500
|
6000
|
98.0
|
30.5 36.5
|

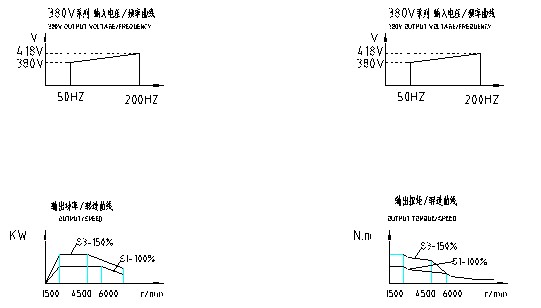

电机特性曲线（图三）
基准频率为33.3HZ时之规格
|
电机规格
Motor Type
|
电机输出功率
KW
OUTPUT
|
额定转速
r/min
Rated Speed
|
最大转速
r/min
Max. Speed
|
额定转矩
N.m Rated Toreque
|
380V时电流
A
Current
|
输出特性
曲线图
Output Characteristics
Chart
|
|
S1-100% S3-150%
|
S1-100% S3-150%
|
|||||
|
YPNC-33.3-1.5-B
|
1.5 2.2
|
1000
|
6000
|
15
|
4.2 5.2
|
图四
Chart 4
|
|
YPNC-33.3-2.2-B
|
2.2 3.7
|
1000
|
6000
|
22
|
5.5 8.2
|
|
|
YPNC-33.3-3.7-B
|
3.7 5.5
|
1000
|
6000
|
36
|
8.8 11.7
|
|
|
YPNC-33.3-5.5-B
|
5.5 7.5
|
1000
|
6000
|
54
|
12.2 15.8
|
|
|
YPNC-33.3-7.5-B
|
7.5 11.0
|
1000
|
6000
|
74
|
17.5 23.0
|
|
|
YPNC-33.3-11-B
|
11.0 15.0
|
1000
|
6000
|
108
|
23.8 31.0
|
电机特性曲线（图四）
规范表
|
机种 Description
|
三相鼠笼式变频感应电动机
Three-Phase Squirrel-cage Inverter Induction Motor
|
|
|
电压 Voltage
|
三相200V、220V、380V、400V等（可按需设计）
Three Phase 200V、220V、380V、400V etc. ( More Designs meet to Demand)
|
|
|
输出功率 Output
|
1.5-18.5KW
|
|
|
基准频率
Base Frequency
|
50HZ、33.3HZ（可设计25HZ等）
50HZ、33.3HZ (25HZ available）
|
|
|
变频范围
Frequency Range
|
50HZ档 恒转矩2-50HZ 恒功率50-200HZ
50HZ: 2-50HZ ,Constant Torque; 50-200HZ,Constant Output
33.3 HZ档 恒转矩2-33.3HZ 恒功率33.3-200HZ
33.3HZ: 2-33.3HZ ,Constant Torque; 33.3-200HZ,Constant Output
|
|
|
极数Pole
|
4极 4P
|
|
|
定额Duty
|
S1-100% 连续工作制 Continuous Duty
|
|
|
过负载能力（B系列）
Over Load Ability
|
S3-150%（按标准等级提升一档）可连续运转0.5小时
S3-150%, Continuous Running 0.5 Hour
|
|
|
控制方式
Control Method
|
V/f 控制、V/f+PG 控制、无PG 矢量控制、有PG矢量控制
V/f Control、V/f+PG Control、Less PG Vector Control、With PG Vector Control
|
|
|
绝缘等级 Insulation Class
|
F级（最高允许温升105K）
Clanss F ( Max.Temp.Rise 105K)
|
|
|
冷却方式 Cooling
|
独立风机强制通风冷却，50HZ，单相220V风机或三相380V风机
Force Cooling Fan-50Hz, Single-Phase 220V or Three-Phase 380V
|
|
|
防护等级 Protection Class
|
IP54
|
|
|
振动等级
Vibration Class
|
R级（降振级）
Class R (Lower Vibration Class)
|
|
|
安装方式 Mounting
|
IM B3（水平底脚安装型），IM B5（凸缘法兰安装）
IMB3-Feet Horizontal Mounting, IMB5-Flange Vertical Mounting
|
|
|
标准转向
Rotation Direction
|
面向轴伸端 ，逆时针旋转
Rotation View From DE
|
|
|
出线盒方向
Terminal Box Location
|
右出线（面向轴伸端，出线盒位于右侧）、左出线、顶出线（可选）
RHS (View from DE), LHS OR TOP
|
|
|
可选安装件
Optional Parts
|
电机热保护器、编码器、制动器
Thermister, PT100, Encoder or Brake
|
|
|
涂装 Painting
|
防锈处理/防锈底漆/面漆（颜色可选）
Rust-proof Treatment/ Primer Painting/Finish Painting
|
|
|
负载连接方式
Load Coupling
|
直接耦合（挠性联轴器）或皮带连结传动
Direct Coupling(Flexible Coupling) or Belt Coupling Transmission
|
|
|
使
用
环
境
Operating Environment
|
场所 Location
|
室内（避免腐蚀性气体及多尘埃之处）
Indoor (Avoiding corrosive gar or Dust Air)
|
|
海拔Altitute
|
1000米以下 Below 1000m
|
|
|
温度Temperature
|
-15--40℃
|
|
|
湿度 Humidity
|
相对湿度80%以下（不得凝结）
Below Relative Humidity 80% (no condensation)
|
|
