基本技术条件概述
一、 基本技术条件简介
1.结构与安装形式

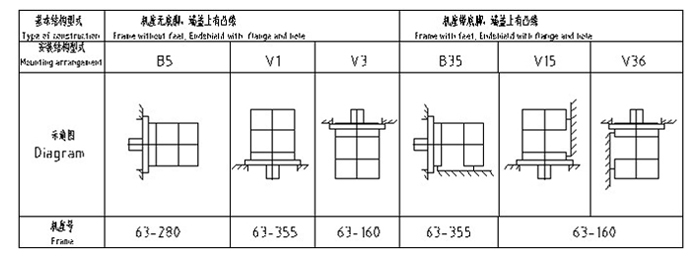

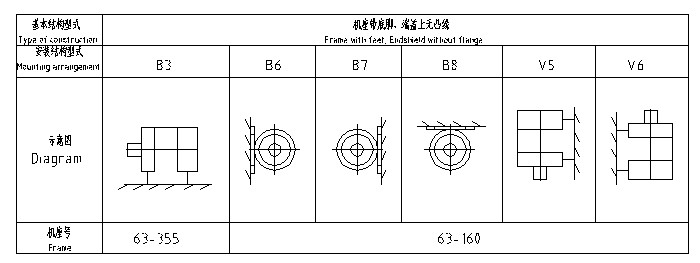

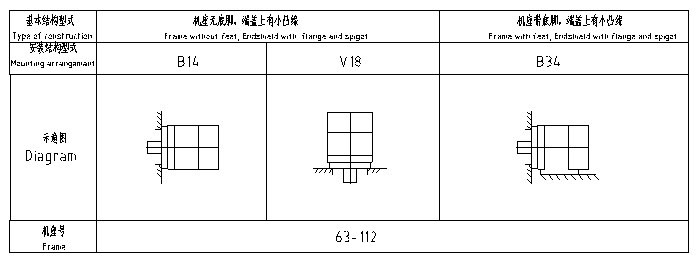

1.1 符合GB997及IEC34-7的规定，图示及代号由图1所标明。
1.2外壳防护等级
Lw= Lp+10lg(S/S0)
如按半球面法的测量面积 S=2πr2 r=1m时
Area in half sphere S=2πr2 r=1m
S=6.2832㎡ S0 ----基准面积1㎡时，则有
Benchmark area
Lw≈ Lp+8
三、 绝缘等级和温升极限
电机为了可靠运行，在带电部件与壳体之间或带电部件之间需要用绝缘材料加以隔离，而绝缘材料的使用寿命与其材料本身的绝缘等级及使用温度有很大的关系。电机作为一个能量转换或信号转换元件，在运转过程中本身存在着能量损耗，有部分能量损耗造成自身温度升高，在一般状态下，绝缘材料等级、承受最高使用极限温度，用电阻法测量电机的温升限值之间符合表5的规定，在此温升限值内电机应能正常工作。符合GB755及IEC34-1规定。
1.结构与安装形式
1.1 符合GB997及IEC34-7的规定，图示及代号由图1所标明。
1.2外壳防护等级
外壳防护主要是防人体触电或接近壳内带电部分或转动部件，防固体异物进入和防止由于进水、油等而引起有害影响，符合GB4942及IEC34-5规定。防护形式的代号及含义如表1
图1
|
代号
Code
|
含义
Vertical
|
第一位数字
Initial No.
|
含义
Vertical
|
第二位数字
Second No.
|
含义
Vertical
|
|
IP
|
国际防
护形式
International
Protection
|
2
|
防大于12mm固体（例如手指）
＞12mm solid obiect(finger)
|
1
|
防垂直滴水
drop water
|
|
2
|
防外壳15°范围内倾斜
时垂直滴水
An enclosure within 15 degrees of tilt certical drop
|
||||
|
3
|
防大于2.5mm固体
＞2.5mm solid obiect
|
3
|
防淋水
drench water
|
||
|
4
|
防大于1mm固体
＞1mm solid obiect
|
4
|
防溅水
Splash water
|
||
|
5
|
防喷水
Spray water
|
||||
|
5
|
防尘
dust
|
6
|
防淋水
drench water
|
表1Tab.1
2.接线方式及旋转方向
2.1三相电机（单速）

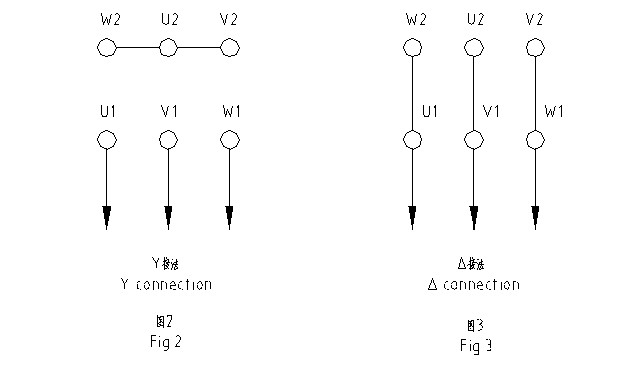

能连接成二种方式，即Y形接法和Δ形接法，Y形接法如图2所示，Δ接法如图3所示。
如果采用Y形接法电源电压为UY的电机，采用Δ接法时其电源电压应符合如下基本要求:UΔ= UY/ 而此时Δ接法下的额定电流IΔ= IY。
2.2三相电机（双速）
三相双速电机一般设计成单绕组变极调速，因此通常用在直接起动场合。其接法方式有2Y/Δ及2Y/Y接法。2Y接线如图4，Δ或Y接法如图5。
2.3三相电机（倍电压）

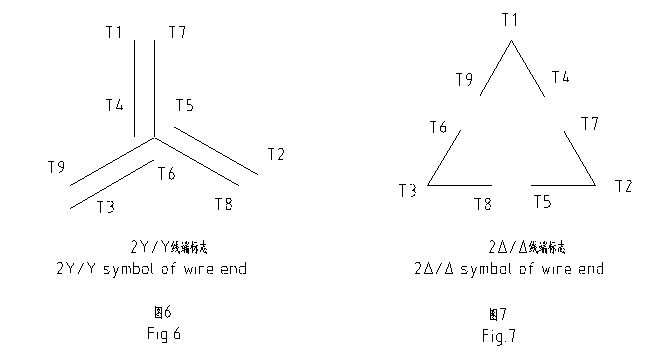

三相电机若在两种成倍数电压下均能使用（如符合NEMA标准的电机，通常可使用在230V和460V二种电压），该种电机一般制成9线引出，如2Y/Y和2Δ/Δ两种接法，线端标志如图6、图7所示；接线方式如表2。
|
电压
Voltages
|
接法
Connection
|
L1
|
L2
|
L3
|
连接
Connection
|
|
230V
|
2Y
|
T1、T7
|
T2、T8
|
T3、T9
|
（T4、T5、T6）
|
|
460V
|
Y
|
T1
|
T2
|
T3
|
（T4、T7）（T5、T8）（T6、T9）
|
|
230V
|
2Δ
|
T1、T6、T7
|
T2、T4、T8
|
T3、T5、T9
|
----------------------------
|
|
460V
|
Δ
|
T1
|
T2
|
T3
|
（T4、T7）（T5、T8）（T6、T9）
|
. 表2 Tab.2
二、 常用计量单位及换算
|
名称 Deseription
|
SI单位 Unit
|
英制单位 Non-SI Unit
|
备注 Remark
|
|
电压Voltage
|
V
|
V
|
|
|
电流 Current
|
A
|
A
|
|
|
转矩 Torque
|
N.m
|
Oz.in
|
1N.m=141.6 Oz.in
|
|
转速 Speed
|
r/min
|
r/min
|
|
|
频率 Frequency
|
Hz
|
Hz
|
|
|
功率 Power
|
W
|
Hp
|
1W=1.341×10-³ Hp
|
|
效率 Effciency
|
%
|
%
|
|
|
质量 Weight
|
g
|
lb
|
1g=2.2046×10-³ lb
|
|
力 Power
|
N
|
lb
|
1N=0.2248 lb
|
|
长度 Length
|
mm
|
in
|
1mm=0.03937in
|
表3 Tab.3
电气参数之间的换算：
输出功率（W） Output(W)
转矩T（N.m）= -----------------------×9.55 Torque T(N.m)= ----------------×9.55
转速（r/min） Speed（r/min）
转矩T（N.m）= -----------------------×9.55 Torque T(N.m)= ----------------×9.55
转速（r/min） Speed（r/min）
输入功率（W） lnput(W)
额定电流 lN（A）= ----------------------- Rated current lN（A）= -------------------------------
电压（V）×功率因数 Voltage（V）×Power factor
额定电流 lN（A）= ----------------------- Rated current lN（A）= -------------------------------
电压（V）×功率因数 Voltage（V）×Power factor
输出功率（W） Output(W)
效率 η（%）= ---------------------- ×100% Eff. η（%） = ----------------×100%
输入功率（W） lnput(W)
120×频率（Hz） 120×Frequency (Hz)
同步转速no（r/min）= ----------------------- Syn.speed no（r/min）= --------------------------
极数 Poles
效率 η（%）= ---------------------- ×100% Eff. η（%） = ----------------×100%
输入功率（W） lnput(W)
120×频率（Hz） 120×Frequency (Hz)
同步转速no（r/min）= ----------------------- Syn.speed no（r/min）= --------------------------
极数 Poles
同步转速（r/min）-额定转速（r/min） Syn.speed（r/min）--rated speed（r/min）
滑差 S = ----------------------------------------- Slip S= -------------------------------------------------
同步转速（r/min） Syn.speed（r/min）
滑差 S = ----------------------------------------- Slip S= -------------------------------------------------
同步转速（r/min） Syn.speed（r/min）
噪声计量单位（A记权）
|
名称 Deseription
|
符号 Symbol
|
单位 Unit
|
|
声功率级 sound power degree
|
Lw
|
dB
|
|
声压级 sound pressure degree
|
Lp
|
dB
|
表4 Tab.4
Lw= Lp+10lg(S/S0)
如按半球面法的测量面积 S=2πr2 r=1m时
Area in half sphere S=2πr2 r=1m
S=6.2832㎡ S0 ----基准面积1㎡时，则有
Benchmark area
Lw≈ Lp+8
三、 绝缘等级和温升极限
电机为了可靠运行，在带电部件与壳体之间或带电部件之间需要用绝缘材料加以隔离，而绝缘材料的使用寿命与其材料本身的绝缘等级及使用温度有很大的关系。电机作为一个能量转换或信号转换元件，在运转过程中本身存在着能量损耗，有部分能量损耗造成自身温度升高，在一般状态下，绝缘材料等级、承受最高使用极限温度，用电阻法测量电机的温升限值之间符合表5的规定，在此温升限值内电机应能正常工作。符合GB755及IEC34-1规定。
|
等级
degree
|
使用极限温度
Temp limit
|
温升限值
Limit of temp.rise
|
|
E
|
120℃
|
75K
|
|
B
|
130℃
|
80K
|
|
F
|
155℃
|
105K
|
|
H
|
180℃
|
125K
|
轴承额定温升
|
轴承类型 bearing type
|
温度限值 temp limit
|
|
滑动轴承 sleeve bearing
|
80℃
|
|
滚动轴承 ball and roller bearing
|
90℃
|
